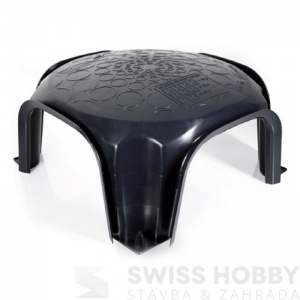

Izolace proti vlhkosti a radonu ARCO-TOP

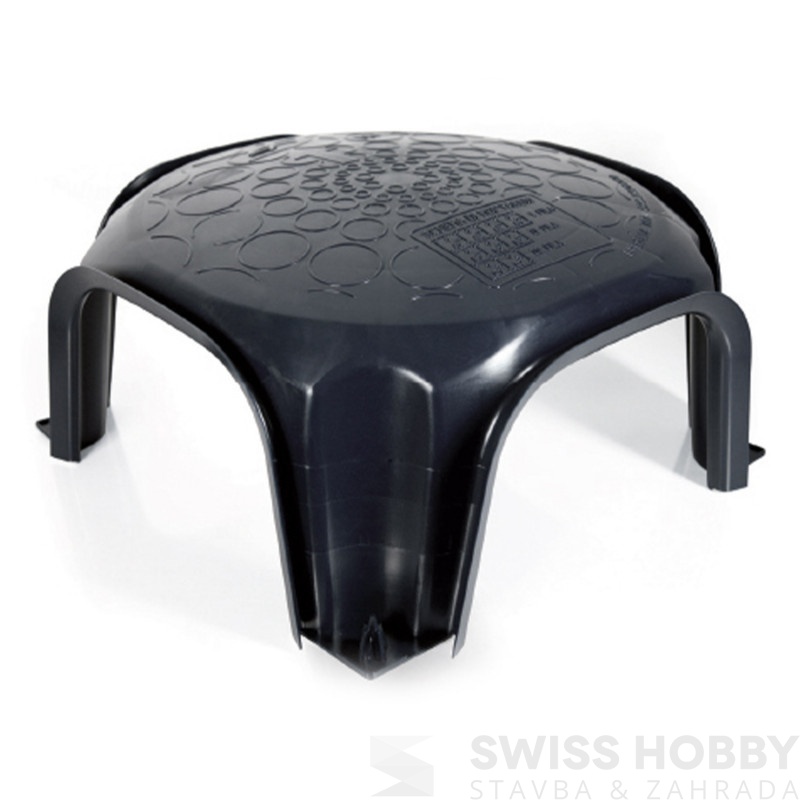

ARCO-TOP 150 kN představuje inovativní tvarovky s vysokou nosností 150 kg/ks z polypropylenu, které zabraňují pronikání radonu do budov a zároveň zajišťují odvětrání podlah. Zabraňuje tak udržování vodních par a vlhkosti v místnostech, díky čemuž nedocház
- Dostupnost:
- Skladem
- Záruka:
- 2 roky
| Obrázek | Název | Naše cena | Dostupnost | |
|---|---|---|---|---|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 4,5
Katalogové číslo: 1160604 |
70,20 Kč
58,02 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 8
Katalogové číslo: 1160608 |
76,50 Kč
63,22 Kč bez DPH Porovnat |
Skladem
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 10
Katalogové číslo: 1160610 |
104,40 Kč
86,28 Kč bez DPH Porovnat |
Skladem
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 13
Katalogové číslo: 1160613 |
81,90 Kč
67,69 Kč bez DPH Porovnat |
Skladem
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 15
Katalogové číslo: 1160615 |
113,40 Kč
93,72 Kč bez DPH Porovnat |
Skladem
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 16
Katalogové číslo: 1160616 |
87,30 Kč
72,15 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 20
Katalogové číslo: 1160620 |
97,20 Kč
80,33 Kč bez DPH Porovnat |
Skladem
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 25
Katalogové číslo: 1160625 |
101,70 Kč
84,05 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 27
Katalogové číslo: 1160627 |
107,10 Kč
88,51 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 30
Katalogové číslo: 1160630 |
109,80 Kč
90,74 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 35
Katalogové číslo: 1160635 |
115,20 Kč
95,21 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 40
Katalogové číslo: 1160640 |
122,40 Kč
101,16 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 45
Katalogové číslo: 1160645 |
124,21 Kč
102,65 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 50
Katalogové číslo: 1160650 |
128,70 Kč
106,36 Kč bez DPH Porovnat |
Do 5 prac. dnů
|
|
 |
Izolace proti vlhkosti a radonu ARCO-TOP 55
Katalogové číslo: 1160655 |
133,20 Kč
110,08 Kč bez DPH Porovnat |
Skladem
|
|
PeořIzolace proti vlhkosti a radonu ARCO-TOP představuje tvarovky ztraceného bednění z recyklovaného polypropylenu vhodné pro novostavby i rekonstrukce. Jedná se o inovativní systém, který poskytuje ochranu před pronikáním škodlivého radonu, který uniká z půdy a představuje vysoké riziko pro zdraví, do interiéru budov a účinně odvětrává podlahy, střechy i různé instalační prostory. Zabraňuje tak udržování vodních par a vlhkosti v místnostech, díky čemuž nedochází k šíření plísní, hniloby ani k degradaci stavebních materiálů. To je zajištěno neustálou cirkulací vzduchu pod izolací.
Vytváří také prostor pro vedení elektroinstalačních a technických sítí pod podlahou a snižuje spotřebu betonu potřebného k vylití základů. K dispozici jsou tvarovky o různých výškách pro různé stavební požadavky. Moduly ve výšce od 35 do 55 cm jsou opatřeny speciálními bezpečnostními klouby proti rozjezdu nohou.
Přednosti Izolace proti vlhkosti a radonu ARCO-TOP
- účinná zábrana proti radonu
- odvětrání podlah a dutin
- vytváří prostor pro elektroinstalaci
- zabraňuje šíření plísně
- prodlužuje životnost budov
- za pokládky plně pochozí
- snadná pokládka
- recyklované
Montáž Izolace proti vlhkosti a radonu
ARCO je jedinečný systém sloužící k odvětrávání vlhkosti a radonu z interiérů budov, jehož hlavním prvkem jsou polypropylenové tvarovky. Pokládka celého systému je velice rychlá a jednoduchá, lze položit i 100 m2 za hodinu. Každý modul je navíc opatřen šipkami pro správný směr pokládky, šipky musí směřovat nahoru a doprava. Po zalití betonem je zatížení rozloženo rovnoměrně po celém povrchu podlahy. Tvarovky jsou navíc pochozí i během pokládky, jejich nosnost je až 150 kg / kus. Pro nižší spotřebu betonu a vyšší mechanickou pevnost mají moduly kulovitý tvar.

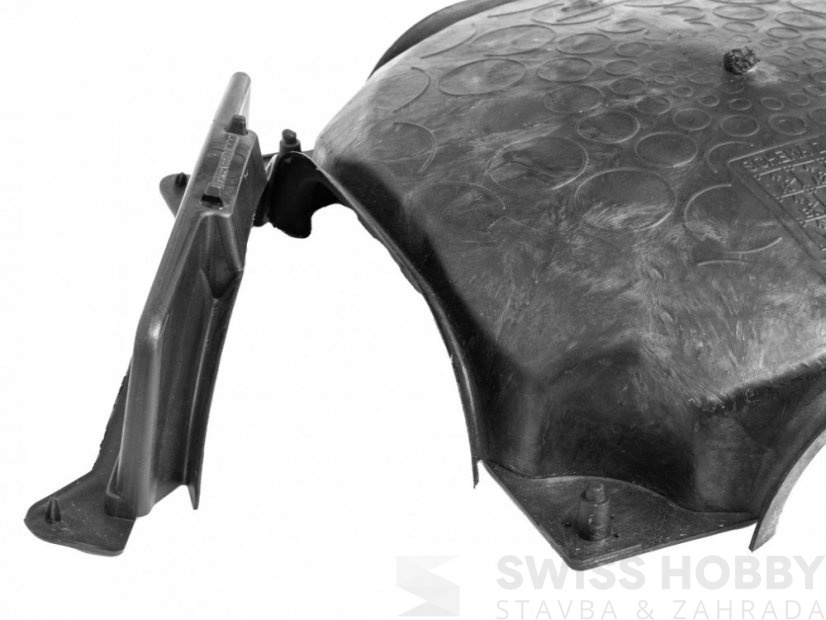

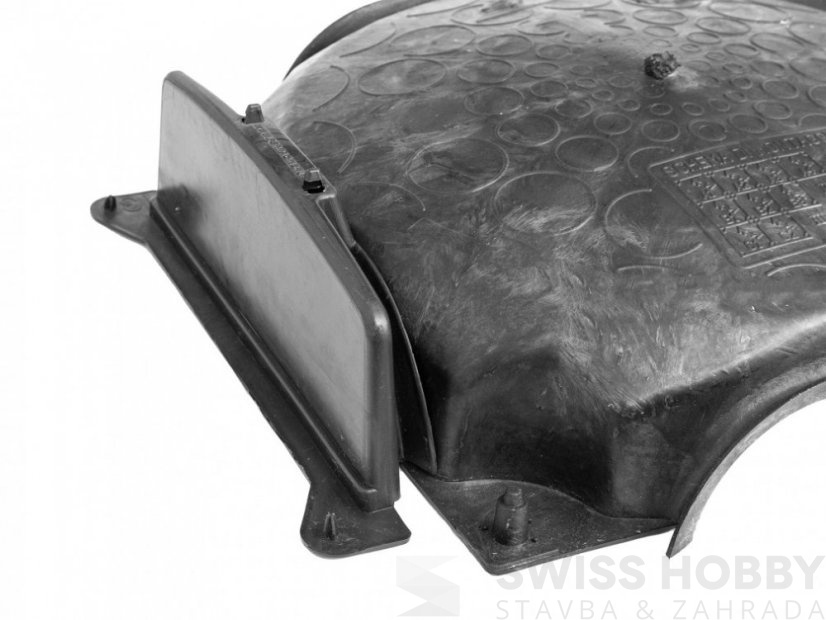

Součástí izolačního systému jsou také doplňkové uzavírací a prodlužovací díly, které slouží k vyplnění volného prostoru vedle tvarovek. Ukončovací díl se používá k rozšíření či k napojení prodlužovacího dílu. Ten umožňuje prodloužení o 10, 12 či 14 cm podle způsobu připojení k ukončovacímu dílu, každý díl je totiž opatřen montážními otvory ve třech různých vzdálenostech. Na obrázku lze vidět schématické znázornění, světle modrou barvou je zvýrazněn ukončovací díl a každý další prodlužovací díl má jinou barvu. Do veškerého příslušentsví lze snadno vyříznout otvor pro správnou ventilaci.
Nejdříve je potřeba připravit podloží (1) a betonový podklad (2), na který se pokládají vlastní tvarovky. Pro správnou funkci izolace je vhodné použít uzavírací profil ARCO (3) a vytvořit otvory pro větrání, které zajišťují stálou cirkulaci vzduchu. Otvor na severní stěně musí být umístěn co nejníže, na jižní pak výš. Poté se pokládají vlastní moduly ve směru zleva doprava a shora dolů (4). K dispozici jsou také prodlužovací a uzavírací díly, které se používají k vyplnění prostorů vedle modulů v případě, že nelze okamžitě použít uzavírací profil. Díky nim se nemusí tvarovky řezat, čímž se zkracuje doba pokládky. Následně se přes bednění položí kari síť (5), díky čemuž je vytvořena bezpečná pochozí plošina, která se poté zalévá betonem (6).
Výpočet počtu tvarovek
Moduly o rozměru 50 x 50 cm, svou plochou odpovídají 0,25 m2 a na pokládku 1 m2 jsou proto potřeba 4 kusy. Platí tedy jednoduchá rovnice: plocha x 4 = potřebný počet tvarovek. U variant H10 a H15, které mají rozměr 58 x 58 cm, je spotřeba 2,97 ks/m2. Rovnice tedy vypadá následovně: plocha x 2,97 = potřebný počet tvarovek.
| technické parametry tvarovek IGLU | |
|---|---|
| materiál | recyklovaný polypropylen |
| suchá únosnost | 150 kg/ks |
| barva | černá |
| tepelná stabilita | od - 40°C do + 80°C |
| spotřeba | 4 ks/m2 |
| plocha | 0,25 m2 / H10 a H15 0,3364 m2 |
| výška | 4,5 - 55 CM |
| čistý rozměr pro skladbu | 50 x 50 cm (H10 a H15 58 x 58 cm |
Doplňující technické údaje
Název jednotlivých variant odpovídá celkové výšce daných tvarovek, výška pod obloukem a rozteč nohou poté společně určují maximální velikost odvodové trubky, kterou lze vést pod izolací. Betonová výplň popisuje potřebné množství betonu o hustotě 2500 kg/m3 potřebného pro vyplnění prostoru mezi tvarovkami a vyrovnání povrchu s jejich výškou.
ARCO-TOP
| Varianta | Rozměr | Výška | Výška pod obloukem | Rozteč nohou | Betonová výplň | Betonová výplň |
| H 4,5 | 50 x 50 cm | 4,5 cm | 3,3 cm | 8,5 cm | 0,008 m3/m2 | 20 kg/m2 |
| H 8 | 50 x 50 cm | 8 cm | 5,2 cm | 32 cm | 0,022 m3/m2 | 55 kg/m2 |
| H 10 | 58 x 58 cm | 10 cm | 5,4 cm | 36 cm | 0,022 m3/m2 | 55 kg/m2 |
| H 13 | 50 x 50 cm | 13 cm | 7 cm | 27 cm | 0,034 m3/m2 | 85 kg/m2 |
| H 15 | 58 x 58 cm | 15 cm | 10 cm | 38 cm | 0,025 m3/m2 | 62,5 kg/m2 |
| H 16 | 50 x 50 cm | 16 cm | 10 cm | 28 cm | 0,037 m3/m2 | 92,5 kg/m2 |
| H 20 | 50 x 50 cm | 20 cm | 14 cm | 30 cm | 0,04 m3/m2 | 100 kg/m2 |
| H 25 | 50 x 50 cm | 25 cm | 19 cm | 33 cm | 0,044 m3/m2 | 110 kg/m2 |
| H 27 | 50 x 50 cm | 27 cm | 21 cm | 34 cm | 0,045 m3/m2 | 112,5 kg/m2 |
| H 30 | 50 x 50 cm | 30 cm | 24 cm | 35 cm | 0,047 m3/m2 | 117,5 kg/m2 |
| H 35 | 50 x 50 cm | 35 cm | 29 cm | 36 cm | 0,049 m3/m2 | 122,5 kg/m2 |
| H 40 | 50 x 50 cm | 40 cm | 34 cm | 29 cm | 0,07 m3/m2 | 175 kg/m2 |
| H 45 | 50 x 50 cm | 45 cm | 39 cm | 31 cm | 0,074 m3/m2 | 185 kg/m2 |
| H 50 | 50 x 50 cm | 50 cm | 44 cm | 33 cm | 0,076 m3/m2 | 190 kg/m2 |
| H 55 | 50 x 50 cm | 55 cm | 49 cm | 35 cm | 0,078 m3/m2 | 195 kg/m2 |
